Měřící technika

Měřicí technika

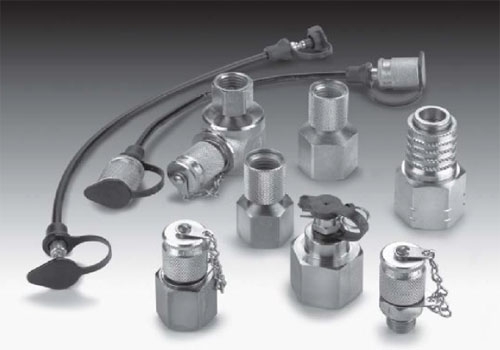

Měřicí přípojky a adaptéry EMA

  • široký rozsah měřicích přípojek a adaptérů
  • povrchová úprava zinkováním Cr6 free
  • rychlé, čisté a jednoduché připojení snímačů a měřicího zařízení k tekutinovým systémům
  • různé závity a těsnění
  • mohou být připojovány i pod tlakem
  • kompatibilní se systémem Minimess


Ke stažení

Měřicí přípojky a adaptéry EMA [1.14 MB]

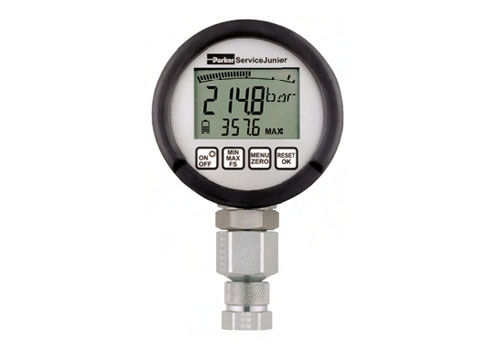

Service Junior

  • digitální měření tlaku a jeho zobrazení
  • podsvícený displej
  • zobrazení skutečné hodnoty a hodnoty maximální, minimální nebo rozsah přístroje
  • dílková stupnice na displeji s funkcí držení max. hodnoty
  • zaznamenání a zobrazení tlakových špiček (vzorkovací frekvence 10ms)
  • dobrá tepelná stabilita


Ke stažení

Service Junior [0.63 MB]

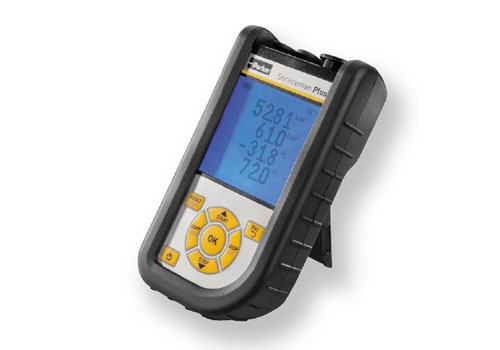

Serviceman

  • připojení dvou snímačů z produkce SensoControl
  • automatické rozpoznání typu senzoru a jeho měřicího rozsahu
  • dvouřádkový displej
  • možnost přímého zápisu hodnot na PC
  • zaznamenání a zobrazení tlakových špiček (vzorkovací frekvence 2ms)
  • robustní design


Ke stažení

Serviceman [1.32 MB]

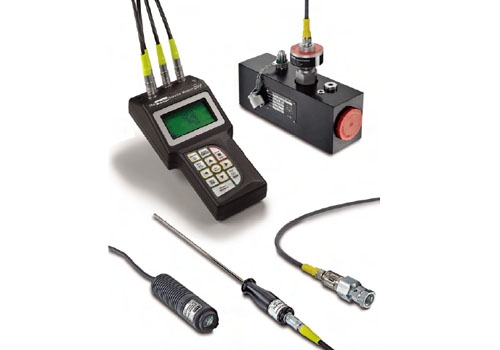

Service Master

  • připojení až 6 snímačů z produkce SensoControl
  • automatické rozpoznání typu senzoru a jeho měřicího rozsahu
  • grafický displej
  • ukládání měření do paměti a jejich pozdější zpracování PC pomocí software SensoWin
  • zobrazení grafu z uložených měření přímo na displeji
  • tisk grafů z paměti přes přídavnou tiskárnu
  • zaznamenání a zobrazení tlakových špiček (vzorkovací frekvence 1ms)
  • robustní design


Ke stažení

Service Master [0.87 MB]

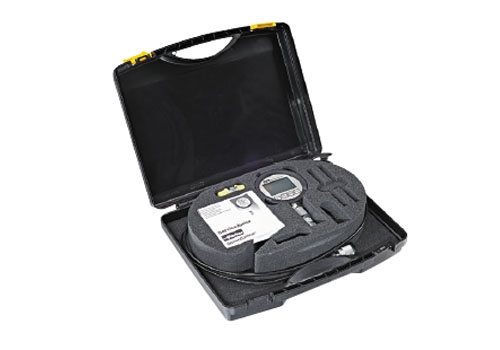

Soupravy Service Junior, Serviceman a Service Master

  • kufřík soupravy obsahuje přístroj
  • snímače
  • připojovací hadičky
  • šroubení
  • kabely


Ke stažení

Soupravy Service Junior, Serviceman a… [0.10 MB]



Snímače tlaku SCP/SCPT

  • robustní nerezové provedení
  • odezva 1ms
  • zaznamenání tlakových špiček
  • přesnost ą0,25% z měřicího rozsahu
  • měřicí rozsahy -1 až 15, 0 až 60, 0 až 150, 0 až 400, 0 až 600, 0 až 1000 [bar]


Ke stažení

Snímače tlaku SCP/SCPT [1.61 MB]

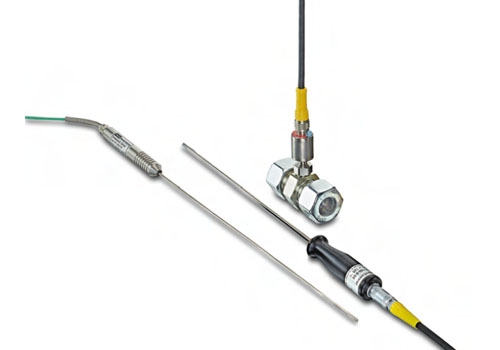

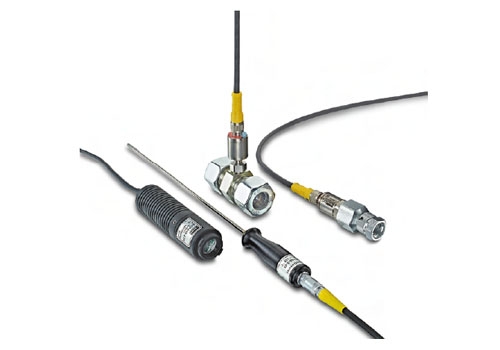

Snímače teploty

  • provedení pro prostředí s vysokým tlakem.
  • měření teploty oleje do 125°C
  • šroubovací nebo ruční příložné provedení


Ke stažení

Snímače teploty [1.59 MB]

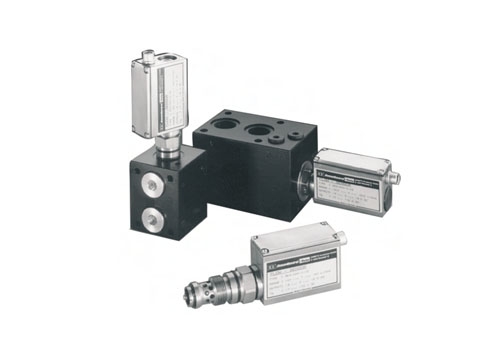

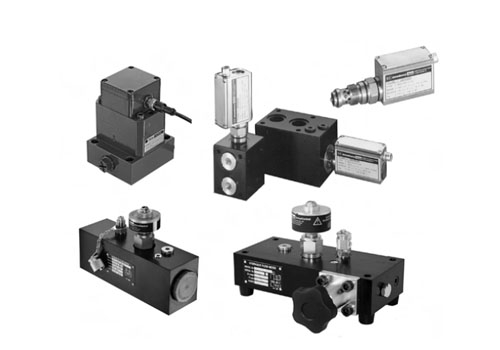

Pístový / pružinový průtokoměr typ SCQ

  • měření v obou směrech
  • odezva <2ms
  • široký rozsah viskozity
  • šroubovací cartridge nebo dodáváno přímo s blokem
  • měřicí rozsah 0 až 60l/min, 0 až 150l/min


Ke stažení

Pístový / pružinový průtokoměr typ SCQ [1.58 MB]



Turbínový průtokoměr SCFT

  • malý odpor proti průtoku
  • na tělese turbíny umístěny místa pro připojení tlakového a teplotního čidla
  • jednoduchá instalace do hydraulického systému
  • měřicí rozsahy 1 až 15, 4 až 60, 6 až 150, 10 až 300, 20 až 600, 25 až 750 [l/min]


Ke stažení

Turbínový průtokoměr SCFT [1.69 MB]

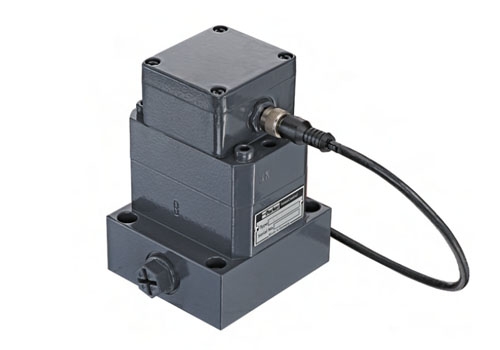

Zubový průtokoměr SCVF

  • velmi přesné měření průtoku ve velkém rozsahu viskozity
  • přesnost (+/-) 0,5% z měřicího rozsahu
  • měřicí rozsah 0,1 až 15 [l/min]
  • měřicí rozsah 0,4 až 60 [l/min]
  • měřicí rozsah 0,4 až 150 a 1 až 300 [l/min]


Ke stažení

Zubový průtokoměr SCVF [1.87 MB]

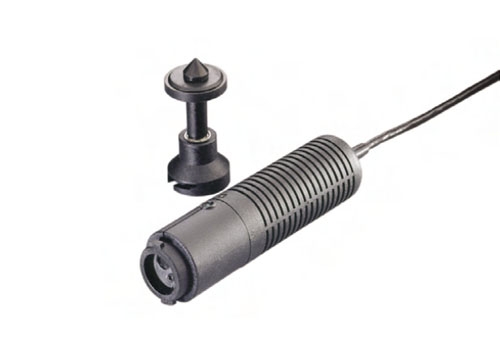

Snímač otáček

  • bezkontaktní měření otáček opticko-elektrickým principem
  • rozsah do 10.000 [ot/min]
  • možnost připojení kontaktního snímače


Ke stažení

Snímač otáček [0.87 MB]

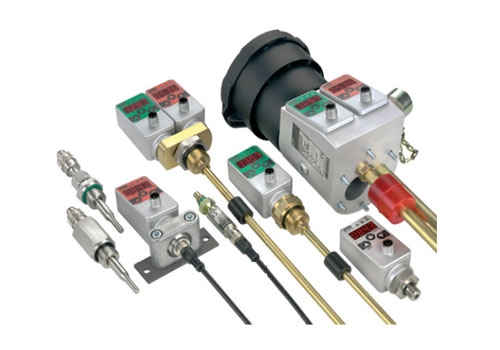

Tlakové spínače SCPSD, teplotní spínače SCTSD, elektronické hladinoměry SCLSD

  • volitelné zobrazované jednotky
  • možnost natáčení
  • čtyř číselný digitální displej
  • funkce hystereze nebo okno
  • volitelné jednotky
  • krytí IP 67
  • LED indikace spínaných výstupů
  • 1 nebo 2 spínané výstupy
  • analogový výstup
  • jednoduché nastavení
  • monitorování tlaku
  • monitorování teploty
  • monitorování hladiny


Ke stažení

Tlakové spínače SCPSD, teplotní spínače… [4.42 MB]

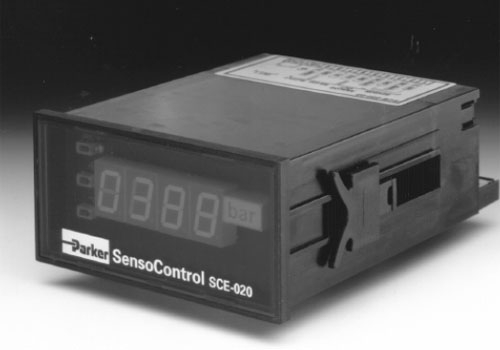

Panelové měřicí systémy SCE-020 a SCE-100

  • montáž do panelu
  • integrované napájení snímačů
  • podsvícený displej
  • volitelné zobrazované jednotky
  • volitelné vstupní signály: voltový ampérový, frekvenční
  • analogové výstupy nebo spínané výstupy
  • rozhraní pro připojení k PC


Ke stažení

Panelové měřicí systémy SCE-020 a SCE-100 [0.69 MB]
