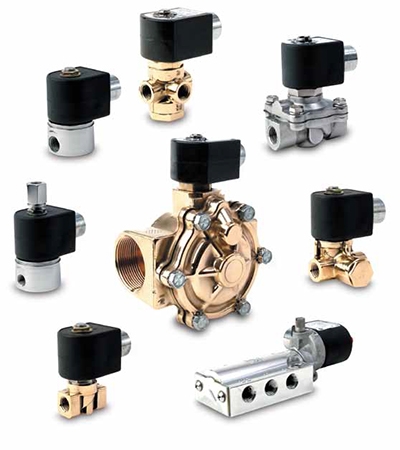

Solenoidové ventily



Elektromagnetické prvky pro uzavírání průtoků kapalin a plynů v automatizovaných procesech, rozvodech vzduchu, teplé a studené vody, páry, plynů, lehkých olejů, topných olejů a neagresivních kapalin. Ventily se vyrábí jako dvoupolohové dvoucestné a vícecestné. Materiál ventilů je mosaz, nerezová ocel a eloxovaný hliník. Připojovací závity jsou palcové BSPP, BSPT a NPT. Solenoidové ventily jsou vyráběny jako přímo, nebo nepřímo řízené, či s asistovaným zdvihem membrány. Cívky jsou dodávány do standardního, nebo výbušného prostředí s napětím stejnosměrným, či střídavým. Rozmezí diferenčních tlaků až do 100 bar, v závislosti na materiálu a výkonu. Související skupinou jsou regulátory tlaku vzduchu EPP4.


Ventily 2/2 na vodu, horkou vodu, páru a lehké oleje

  • materiál mosaz
  • těsnění NBR, FKM, EPDM
  • připojení od 1/8 do 3“ BSPP, přírubové SB
  • teplota do 180°C
  • diferenční tlak do 20 bar


Ke stažení

Ventily 2/2 na vodu, horkou vodu, páru a… [8.52 MB]



Ventily 2/2 na vzduch, neutrální plyny a kapaliny

  • materiál mosaz
  • těsnění FKM, NBR, PCTFE, RUBY
  • připojení od 1/8 do 2“BSPP
  • teplota do 140°C
  • diferenční tlak do 100 bar


Ke stažení

Ventily 2/2 na vzduch, neutrální plyny a… [8.40 MB]



Ventily 2/2 na oleje a topné oleje

  • materiál mosaz
  • těsnění FKM, NBR, PCTFE, RUBY
  • připojení od 1/8 do 3/8“ BSPP
  • teplota do 160°C
  • diferenční tlak do 100 bar


Ke stažení

Ventily 2/2 na oleje a topné oleje [5.47 MB]



Ventily 2/2 nerezové

  • materiál nerez 316L
  • těsnění FKM, PUR, EPDM
  • připojení od 1/8 do 1“ BSPP, 1/4NPT
  • teplota do 180°C
  • diferenční tlak do 100bar


Ke stažení

Ventily 2/2 nerezové [3.05 MB]



Ventily 3/2 na vzduch, neutrální plyny a kapaliny

  • materiál mosaz, eloxovaný hliník
  • těsnění FKM, PUR, RUBY, NBR
  • připojení od 1/8 do 1/2“BSPP, přírubové SB
  • teplota do 140°C
  • diferenční tlak do 40 bar


Ke stažení

Ventily 3/2 na vzduch, neutrální plyny a… [5.93 MB]



Ventily 3/2 pro hydraulický olej a neutrální kapaliny

  • materiál eloxovaný hliník
  • těsnění NBR
  • připojení ¼ BSPP
  • teplota do 75°C
  • diferenční tlak do 40 bar


Ke stažení

Ventily 3/2 pro hydraulický olej a neutrální… [0.30 MB]



Ventily 3/2 nerezové, pro potraviny a nápoje

  • materiál nerez 303
  • těsnění FKM, FDAFKM, RUBY, PUR
  • připojení ¼ BSPP, přírubové SB
  • teplota do 180°C
  • diferenční tlak do 15 bar


Ke stažení

Ventily 3/2 nerezové, pro potraviny a nápoje [1.87 MB]



Ventily 5/2 pro pneumatické systémy

  • eloxovaný hliník
  • těsnění NBR, FKM, PUR
  • připojení od 1/8 do ¼ BSPP, přírubové SB
  • teplota do 75°C (100°C)
  • diferenční tlak do 10 bar (40 bar)


Ke stažení

Ventily 5/2 pro pneumatické systémy [3.81 MB]



Ventily 3/2; 5/2 pro pneumatické aktuátory

  • materiál mosaz, eloxovaný hliník, nerez
  • těsnění NBR, FKM, PUR
  • připojení od 1/8 do ½“BSPP, ¼NPT, 3/8NPT, přírubové SB
  • teplota do 120°C
  • diferenční tlak do 10 bar


Ke stažení

Ventily 3/2; 5/2 pro pneumatické aktuátory [16.53 MB]



Regulátory tlaku EPP4

Elektricky ovládané regulátory tlaku vzduchu a neutrálních plynů s uzavřenou řídící smyčkou, umožňující proporcionální řízení výstupního tlaku na základě elektrického řídícího signálu.


  • vstupní tlak 1-12 bar
  • výstupní tlak 0,05 až 20 bar
  • napětí 24V DC
  • řídící signál 0-10V, 4-20 mA
  • připojení ¼, ½, 1, 2“ BSPP, 1/4NPT, 1/2NPT


Ke stažení

Regulátory tlaku EPP4 [9.29 MB]



Cívky k solenoidovým ventilům

  • napětí stejnosměrné DC, střídavé AC
  • připojení DIN konektoru pro cívky 22mm, 32mm, kabelové přípojky
  • cívky Lucifer s kovovým krytem
  • pro teploty do 155°C typ F, do 180°C typ H
  • standardní a výbušné prostředí EEx


Ke stažení

Cívky k solenoidovým ventilům [15.76 MB]



Nejpoužívanější solenoidové ventily

  • kratší termín dodání


Ke stažení

Nejpoužívanější solenoidové ventily [13.74 MB]



Solenoidové ventily Skinner a Gold Ring

Výrobní divize v USA. Sortiment ventilů a použití se prolíná s ventily evropského trhu.


  • materiál mosaz a nerez
  • těsnění NBR, FKM, na poptání PCTFE, EPDM
  • připojení od 1/8 do 2 NPT
  • diferenční tlak do 214 bar


Ke stažení

Solenoidové ventily Skinner a Gold Ring [26.10 MB]

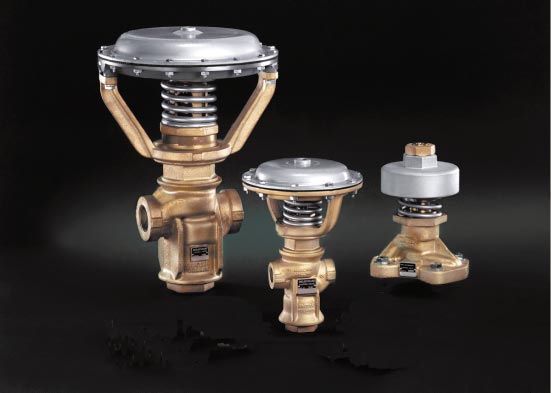

Ventily Sinclair Collins

Pneumaticky ovládané, pístové a membránové ventily pro řízení průtoku páry, neupravené vody, horkých i studených kapalin a olejů v nejtěžších průmyslových aplikacích.


  • materiál bronz, nerez
  • připojení od ¼ do 3 NPTF
  • teplota do 232°C
  • diferenční tlak do 34 bar


Ke stažení

Ventily Sinclair Collins [2.19 MB]



Kompletní katalog - solenoidy PARKER


Ke stažení

Kompletní katalog - solenoidy PARKER [15.71 MB]
