Hydraulické prvky

Ventily vestavné a ventily do potrubí

Ventily VV6 - logické ventily funkce NEBO

  • Tyto ventily se používají v systémech se dvěma tlakovými větvemi propojených do jedné servisní větve, kdy větev s vyšším tlakem má přednost
  • Je určen pro tlak max. 250bar a průtok až 20 l/min


Ke stažení

Ventily VV6 - logické ventily funkce NEBO [0.40 MB]



Ventily PLD6 a PLD130 - vestavné pojišťovací ventily

  • Tyto ventily lze nastavit ve 4 tlakových rozsazích a to od 15 do 300bar
  • Ventily lze také dodat s továrním nastavením na přesnou hodnotu tlaku a se zajištěním proti změně
  • Tělesa ventilů mají 2 alternativní tlakové vstupy


Ke stažení

Ventily PLD6 a PLD130 - vestavné pojišťovací… [0.45 MB]



Ventily QDS6 - sekvenční ventil 3-cestný

  • Ventily jsou určeny k otevírání nebo zavírání hydraulického pilotního signálu (z externího zdroje), když dosáhne předem daného tlaku
  • Ventily jsou 3-cestné nepřímo ovládané ventily a mohou být normálně otevřené nebo normálně zavřené
  • Možnost volby spínacího tlaku 4-250bar a průtoku až 20 l/min


Ke stažení

Ventily QDS6 - sekvenční ventil 3-cestný [0.43 MB]



Ventily PRS6 - redukční vestavné ventily

  • Redukční ventily PRS6 byly vyvinuty pro snížení tlaku v určité části hydraulického systému.
  • Ventily udržují nastavený tlak v daném místě bez ohledu na kolísání vstupního tlaku


Ke stažení

Ventily PRS6 - redukční vestavné ventily [0.43 MB]

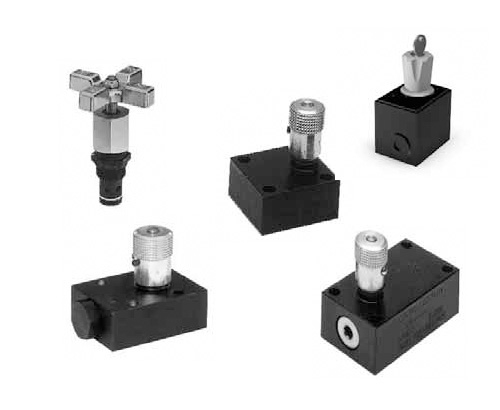

Škrticí a zpětné ventily

  • Cartridgeové škrticí ventily MVI k řízení průtoku až do průtoku 180 l/min a tlaku 350bar
  • Škrticí ventily série NS k řízení průtoku až do 300 l/min a tlaku 210bar
  • Škrticí ventily s obtokem série FS k řízení průtoku až do 300 l/min a tlaku 210bar
  • Škrticí ventily s tlakovou váhou série PCMS k řízení průtoku až do 240 l/min a tlaku 210bar
  • Škrticí ventily série MV / 9MV do potrubí pro řízení průtoku až 200 l/min a tlaku 350bar
  • Škrticí ventily série N / 9N do potrubí pro řízení průtoku až 300 l/min a tlaku 350bar
  • Škrticí ventily s obtokem série F / 9F do potrubí pro řízení průtoku až 300 l/min a tlaku 350bar
  • Škrticí ventily do potrubí a s tlakovou váhou série PCM / 9PCM pro řízení průtoku až 240 l/min a tlaku 210bar
  • Jednosměrné ventily do potrubí série C / 9C pro průtoky až 160 l/min a tlak 350bar
  • Jednosměrné ventily přírubové pro průtoky až 750 l/min a tlak 420bar


Ke stažení

Škrticí a zpětné ventily [0.70 MB]
