Prvky pro rozvody
Hydraulické šroubení

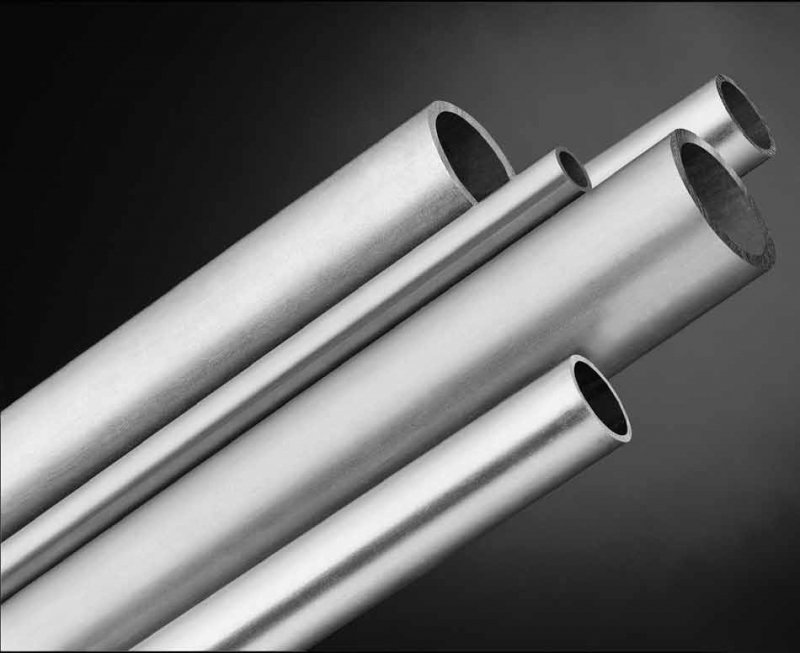

Trubky/oblouky - Ermeto Originál
- bezešvé, tažené za studena, přesné ocelové trubky a oblouky dle DIN 2391
- materiál ocel St. 37.4, povrch elektrolyticky zinkován CF (chromium free), nebo nerezová ocel jakosti 1.4571
- rozměry od 4 do 65mm vnějšího průměru trubky, oblouky od 16 do 65mm vnějšího rozměru trubky
- tloušťky stěn trubek od 0,5 do 8mm, oblouky od 1,5 do 8mm
Ke stažení

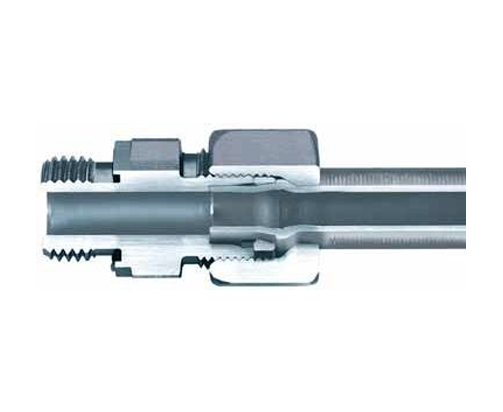

Ocelové šroubení s progresivními zářeznými kroužky EO-Plus - Ermeto Originál
Nejrozšířenější systém vysokotlakých šroubení. Široký sortiment různých typů umožňuje vytvoření žádaných aplikací.
- řada LL od 4 do 12mm vnějšího průměru trubky pro tlaky do 100 bar
- řada L od 6 do 42mm vnějšího průměru trubky pro tlaky do 350 bar
- řada S od 6 do 38mm vnějšího průměru trubky pro tlaky do 800 bar
- materiál ocel
Ke stažení
Nerezové šroubení s progresivními zářeznými kroužky - Ermeto Originál
Nerezová šroubení EODUR jsou vybavena speciálním progresivním kroužkem a maticí se zušlechtěným (postříbřeným) povrchem závitu pro zmenšení utahovacího momentu a zabránění zadírání. Šroubení je vhodné pro aplikace, kde jsou kladeny vysoké požadavky na odolnost.
- řada LL od 4 do 12mm vnějšího průměru trubky pro tlaky do 100 bar
- řada L od 6 do 42 mm vnějšího průměru trubky pro tlaky do 315 bar
- řada S od 6 do 38mm vnějšího průměru trubky pro tlaky do 630 bar
- materiál nerez 1.4571
Ke stažení

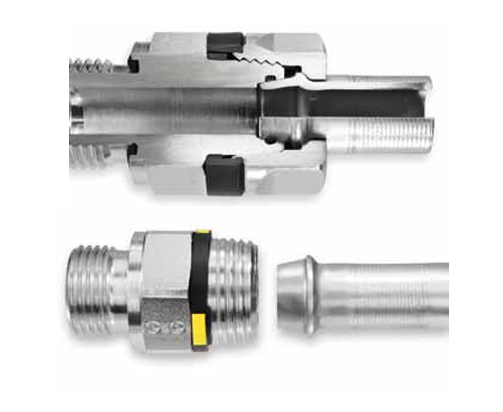

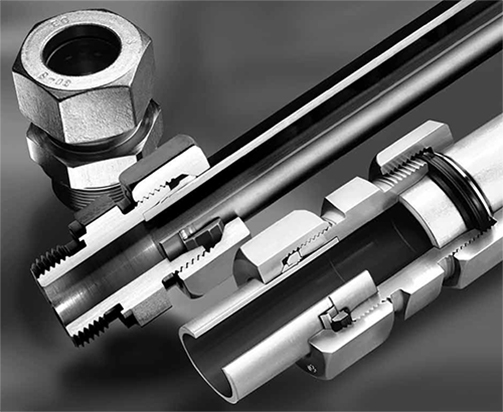

Ocelové šroubení EO2-Plus - Ermeto Originál
Šroubení EO2-Plus je systém šroubení, které používá funkční matice s integrovaným vyměnitelným těsněním. Vyhovuje normě ISO 8434-1/DIN 2353. Šroubení zaručuje trvalou funkční spolehlivost a těsnost a tím je standardním řešením pro použití v hydraulice.
- řada LL od 4 do 6mm vnějšího průměru trubky pro tlaky do 100 bar
- řada L od 6 do 42mm vnějšího průměru trubky pro tlaky do 500 bar
- řada S od 6 do 38mm vnějšího průměru trubky pro tlaky do 800 bar
- materiál ocel, materiál těsnění NBR, VITON
Ke stažení
Nerezové šroubení EO2-Plus - Ermeto Originál
Nerezové šroubení EO2-Plus je systém šroubení, které používá funkční matice s integrovaným vyměnitelným těsněním. Vyhovuje normě ISO 8434-1/DIN 2353. Šroubení zaručuje trvalou funkční spolehlivost. Šroubení je vhodné pro aplikace, kde jsou vysoké požadavky na odolnost a těsnost.
- řada L od 6 do 42 mm vnějšího průměru trubky pro tlaky do 315 bar
- řada S od 6 do 38mm vnějšího průměru trubky pro tlaky do 630 bar
- materiál nerez 1.4571, materiál těsnění VITON, NBR
Ke stažení
Systém EO2-Form – Ermeto Originál
EO2-FORM je způsob utěsnění hydraulické trubky využívající těsnící kužel šroubení 24° dle DIN 2353 a těsnící kroužek systému EO2-Plus (Dry Technology) v kombinaci s přetvářenou trubkou na 24°. Tvarování trubky za studena dovoluje vysokou zatížitelnost systému a malé síly pro utažení spoje. Vhodné tam, kde jsou kladeny zvýšené požadavky vysokou těsnící schopnost a spolehlivost proti vytržení jako např. u jeřábů, výtahů, hydraulických lisů, vodních staveb apod.
- pro ocelové a nerezové trubky od 6 do 42 mm vnějšího průměru
- tlaková únosnost pro řadu S do 800 bar, pro řadu L do 500 bar
Ke stažení
Šroubení ERMETO 3
Šroubení nové generace, vyvinuté po dlouhodobé zkušenosti s předcházejících systémů EO-Plus, EO2-Plus. EO-3 nevyužívá standardních konstrukčních řad LL, L a S. Speciální konstrukce kuželového závitu spoje zajišťuje Jeho kvalitu, vysokou těsnost, snadnou montáž. Zabraňuje vytržení trubky a její namáhání střihem. Trubky pro EO-3 jsou tvarovány systémem EO2-FORM.
- metrické trubky od 6 do 42 mm vnějšího průměru
- pro tlaky do 420 bar pro všechny velikosti trubek, kromě velikostí 22, 28, 35, 42, které jsou do 250 bar
- materiál ocel
Ke stažení

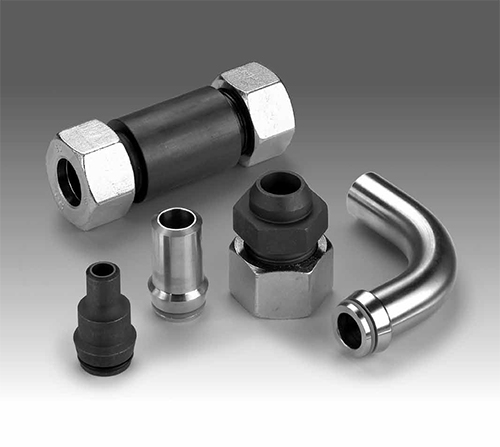

Přivařovací šroubení - Ermeto Originál
Přivařovací šroubení je vhodné tam, kde nejsou kladeny nároky na rozměrovou stálost a kvalitu povrchu trubek a nejsou k dispozici přesné trubky. Navařovací kužele a oblouky s O-kroužkem.
- řada L od 6 do 42mm vnějšího průměru trubky pro tlaky do 315 bar
- řada S od 6 do 38mm vnějšího průměru trubky pro tlaky do 630 bar
- materiál ocel, nerez 1.4571
Ke stažení

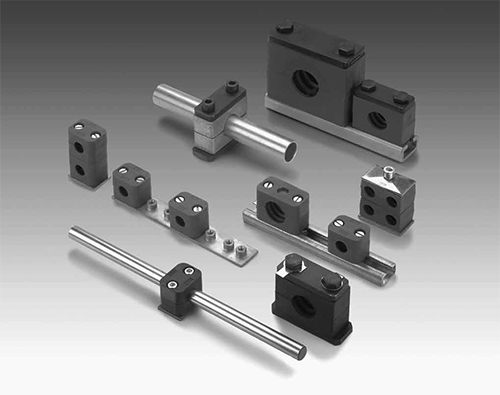

Trubkové příchytky - Ermeto Originál
Příchytky pro hydraulické trubky a hadice. Široký sortiment rozměrů.
Dodávají se ve velikostech:
- série A od 6 do 101,8 mm vnějšího průměru trubky
- série B (dvojitá příchytka) od 6 do 42 mm vnějšído průměru trubky
- série C (těžká řada) od 8 do 406,4mm vnějšího průměru trubky
- materiál polypropylen, polyamid, hliník, pryž
- materiál ocel a nerez pro šrouby, spodní a horní desky
Ke stažení

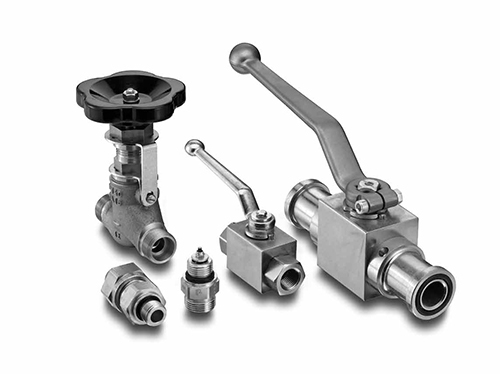

Vysokotlaké kulové kohouty a ventily - Ermeto Originál
Hydraulické kulové kohouty v provedení 2/2 a 3/2, do bloku, s připojením 24° dle DIN2353, pomocí přírub SAE.
- řada L od 6 do 42 mm vnějšího průměru trubky
- řada S od 6 do 38 mm vnějšího průměru trubky
- s vnitřními závity od G1/8 do G2, s NPT závity do 11/2NPT
- pro tlaky do 500 bar, uzavírací ventily do tlaků 630 bar
- materiál ocel, nerez 1.4571, výkovky z bronzu, nebo mosazi
Ke stažení
Zpětné ventily - Ermeto Originál
Hydraulické zpětné (jednosměrné) ventily jsou těsněné 90°kuželem s pryžovým těsněním.
- řada L od 6 do 42 mm vnějšího průměru trubky pro tlaky do 400 bar
- řada S od 6 do 38 mm vnějšího průměru trubky pro tlaky do 420 bar
- s vnitřními závity od G1/8 do G11/2 pro tlaky do 400 bar
- materiál ocel, nerez 1.4571
- otevírací tlaky standardně 1 bar, dále volba 0.2, 0.5, 2, 3, 4, 5 a 6 bar
- průtok max. do 8m/sec
Ke stažení

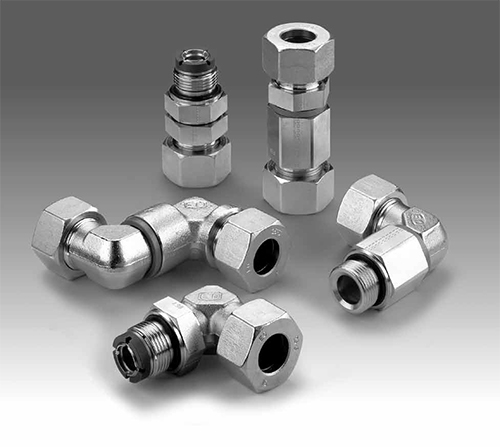

Rotační šroubení - Ermeto Originál
Hydraulická rotační šroubení umožňují připojení hydraulických hadic a trubek z pevného bodu na otáčející se, nebo pohybující se části strojů. Zabraňují zkroucení hadic a vylučují malé poloměry ohnutí hadic. Připojení dle DIN 2353.
- s kuličkovým ložiskem pro tlaky do 250 bar a otáčkami do 1500 ot/minutu
- s kluzným ložiskem pro tlaky do 100 bar a otáčkami do 28 ot/minutu
Ke stažení

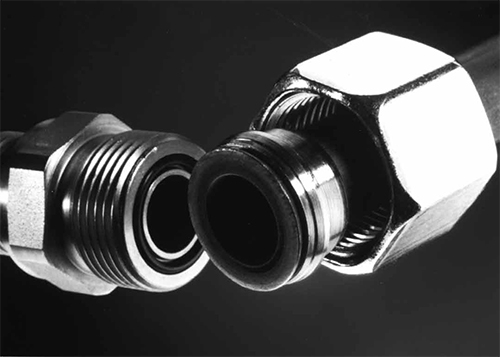

Šroubení O-Lok s čelním těsněním O-kroužkem
Šroubení s čelní funkční plochou ORFS a měkkým těsněním O-kroužkem. Zajišťuje dokonale těsné spojení pro trubky a hadice vysokotlakých hydraulických systémů. Vhodné pro metrické i palcové trubky. Jednoduchá, neomezeně opakovatelná montáž, bezpečné při vysokém tlaku.
- pro metrické trubky od 6 do 38mm vnějšího průměru
- pro palcové trubky od ¼“ do 11/2“ vnějšího průměru
- pracovní tlak do 630 bar
- materiál ocel, nerez
Ke stažení

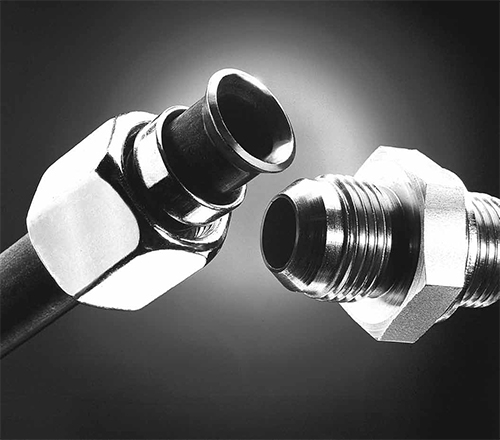

Šroubení Triple-Lok (JIC)
Šroubení pro rozválcovanou trubku na 74°(JIC 37) pro středotlaké i vysokotlaké aplikace. Spojení kov na kov. Možno použít i na vyšší teploty.
- metrické trubky od 6 do 42mm vnějšího průměru
- palcové trubky od ¼“ do 11/2“ vnějšího průměru
- pracovní tlak do 500 bar
- matriál ocel, nerez, mosaz
Ke stažení

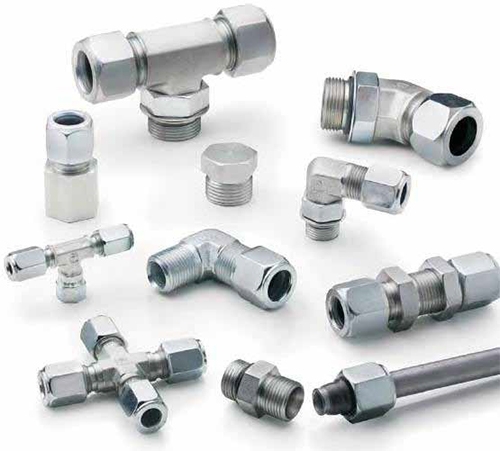

Šroubení Ferulok
Šroubení se zářezným kroužkem pro palcové trubky. Vhodné pro hydraulické systémy, kde palcové trubky nelze nahradit trubkami metrickými.
- pro trubky od 1/8“ do 11/2“ vnějšího průměru
- pracovní tlak do 413 bar
- připojovací závity NPTF, UNF
- materiál ocel, nerezová ocel
Ke stažení

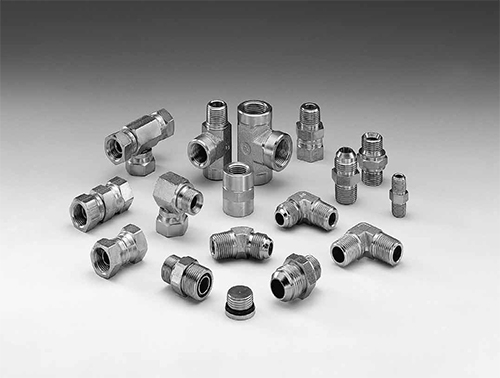

Šroubení - Adaptéry
Hydraulické adaptéry pro spojení a redukci šroubení, spojek a hadic. Široký výběr typů a rozměrů.
- velikost od 1/8“ do 2“
- připojovací závity BSPP, BSPT, metrický, UNF, NPT, NPTF, JIS
- pracovní tlak do 420 bar
- materiál ocel a nerez
Ke stažení

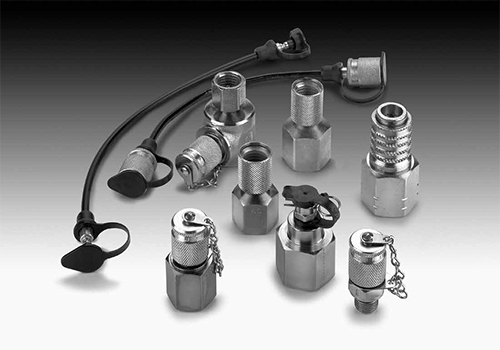

Měřící přípojky
Měřící přípojky (rychlospojky) slouží ke sledování a kontrole tlaku hydraulických systémů. Dále k odvzdušňování válců a hydraulických zařízení. Umožňují odebírání vzorků media při vysokém a nízkém tlaku a podtlaku.
- možnost zasouvání pod tlakem do 400 barů u všech typů se šroubovou spojkou
- pracovní tlak do 630 bar
- materiál ocel, nerez
Ke stažení

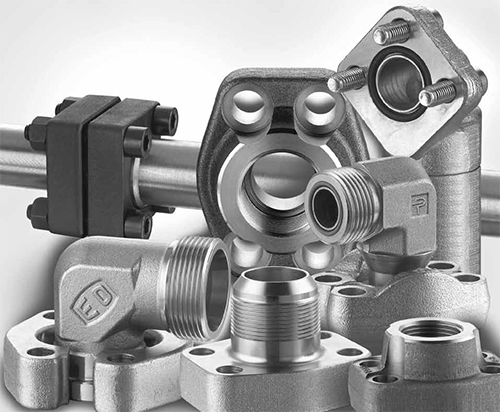

Vysokotlaké hydraulické příruby
Příruby Parker a její komponenty umožňují pokud možno všechny metody spojení trubek, hadic a jiných armatur na standardní SAE přírubu se čtyřmi závitovými otvory, dle ISO 6162, SAE J518. Jsou vhodné pro velké rozměry trubek a hadic, pro vysoké tlaky a montáže v úzkých prostorách s využitím menších utahovacích momentů.
- příruby SAE pro tlaky 3000 a 6000 PSI, velikost od ½“ do 5“
- příruby zubových čerpadel pro tlaky do 315 bar
- materiál ocel St 52.3, nerezová ocel 1.4401, 1.4571
Ke stažení
Montážní a předmontážní zařízení a nástroje
Ruční, hydraulické a elektrohydraulické zařízení a nástroje pro:
- předmontáž zářezných kroužků EO, EO-2
- formování trubek pro systém EO-FORM, Triple Lok, O-Lok, EO-3
- ruční ohýbačky pro trubky od 6 do 22 mm
- upínací nástroje
- kalibry
Ke stažení

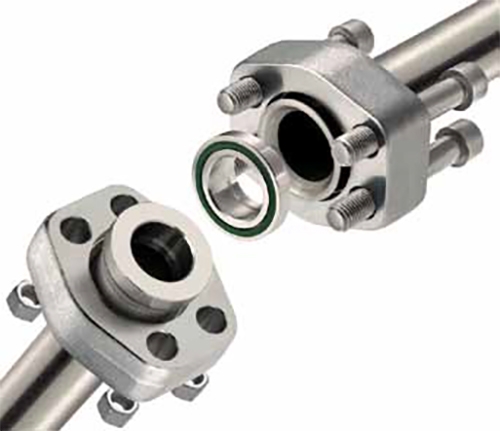

Systém Parflange F37
Systém spojování trubek s rozválcovanými konci a přírubami SAE s měkkým těsněním. Rozválcování 37 s dokonale hladkým povrchem, provedeno orbitálním způsobem požadujícím speciální technologii. Určeno pro hydraulické trubkové rozvody větších rozměrů, požadující dokonalou pevnost a těsnost spojů. Použití zejména v těžkém průmyslu, těžařském průmyslu, hornictví, stavbě lodí a dopravních prostředků.
- materiál ocel, nerez
- těsnění NBR, FKM, Polyuretan
- pro trubky od 16 do 165mm vnějšího průměru
- tlaky do 420 bar
