Válce

Hydraulické válce

Kompaktní hydraulický válec, série 3L

  • 3L - norma NFPA, 70bar
  • 3L - válec Ø 25,4 - 203,2 mm
  • 3E - norma CNOMO, 80bar
  • 3E - válec Ø 32 - 160 mm
  • Robustní provedení se čtyřmi svorníky pro středně těžký provoz


Ke stažení

Kompaktní hydraulický válec, série 3L [1.02 MB]



Kompaktní hydraulický válec, série 2H

  • 2H - válec Ø 38,1 - 304,5 mm
  • 2H - norma NFPA 210bar
  • Robustní provedeni se čtyřmi svorníky pro nejtěžší provoz


Ke stažení

Kompaktní hydraulický válec, série 2H [2.35 MB]



Kompaktní hydraulický válec, série HMI a HMD

  • HMl - norma lSO 6020/2, 210bar
  • HMD - norma DIN 24554, 210bar
  • Válec Ø 25-200 mm


Ke stažení

Kompaktní hydraulický válec, série HMI a HMD [2.28 MB]



Kompaktní pneumatický válec, série 2A

  • 2A - norma NFPA 18bar
  • 2A - válec Ø 25,4 - 355,6 mm


Ke stažení

Kompaktní pneumatický válec, série 2A [3.45 MB]



Hydraulický válec série MMA

  • norma IS0 6022, 250bar
  • norma DIN 24333, 250bar
  • válec Ø 50 - 320 mm
  • Přírubová konstrukce robustního provedení pro nejtěžší aplikace


Ke stažení

Hydraulický válec série MMA [1.57 MB]



Hydraulický válec série MMB

  • norma lSO 6020/1 - 160bar
  • válec Ø 40 - 320 mm
  • Přírubová konstrukce robustního provedení pro nejtěžší aplikace

Ke stažení

Hydraulický válec série MMB [2.31 MB]

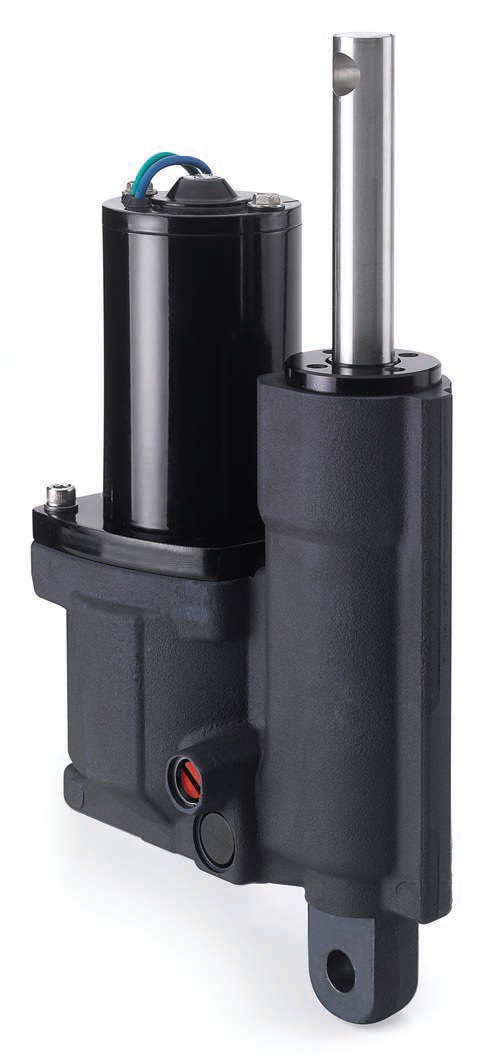

Kompaktní elektro-hydraulické aktuátory EHA

  • Kompaktní provedení, snadná manipulace, jednoduché ovládání, bezúdržbové
  • Síla zdvihu 2,1 tuny a maximální vysunutí 203mm, napájení 12 nebo 24 VDC


Ke stažení

Kompaktní elektro-hydraulické aktuátory EHA [1.20 MB]



Speciální hydraulické válce

Parker dodává rovněž podle požadavků zákazníků různá speciální provedení válců - s hydrostatickým uloženim, individuálním tlumením apod.




Bezpečnostní svěrná hlavice hydraulického válce

  • Dvojčinná zajišťovací jednotka pro všechny kompaktní hydraulické válce s Ø 32 - 160 mm
  • Přidržovací síla 5 - 100 kN
  • Okamžité zablokování pístní tyče při ztrátě tlaku



Read.me spínače

  • Volně stavitelné magnetické spínače pro svorníkové hydraulické válce série HMI a 2H
  • U starších válců výměnou pístu s magnetickým páskem lze tyto spínače používat
  • Přesnost sepnutí v jednom směru 0,5mm
  • Spínače PNP nebo NPN
  • Spínače se navzájem neovlivňují, proto jich lze použít více na jeden válec
  • Používají se pro snímání polohy pístu nebo koncových poloh zdvihu


Ke stažení

Read.me spínače [0.89 MB]





Rotační ovládače - série HTR, LTR a PTR

  • HTR - do 21 MPa, hydraulický, krouticí moment do 68 000 Nm
  • LTR - do 7 MPa hydraulický, krouticí moment do 2 350 Nm
  • PTR - do 1,8 MPa, pneumatický, krouticí moment do 560 Nm


Ke stažení

Rotační ovládače - série HTR, LTR a PTR [1.07 MB]



Hydraulické rotační aktuátory

  • Na principu zubová tyč/pastorek. 14 velikostí.
  • Standardní úhel otáčení 90°, 180°, 360°
  • Válečkové ložisko s vysokou únosností, různá provedení. Krouticí moment až 68 000 Nm při 21 MPa.





Vysoce přesné systémy polohové regulace

  • Pro lineární pohony s integrovaným servo a proporcionálním řízením.
  • Zabudovaný system měření dráhy.
  • Kompletní systémy s řídícími moduly i napájením.



HMIX hydraulické válce s integrovaným převodníkem, snímačem polohy

  • 9 základních montážních možností.
  • Pro tlak až 210bar, vrtání 40-200mm, zdvih až 3000mm.
  • Analogový i digitální výstup, přesnost ± 30µm.


Ke stažení

HMIX hydraulické válce s integrovaným… [1.64 MB]



Hydraulický servoválec s elektrickou zpětnou vazbou, snímače polohy

  • Různé typy elektrické polohové a rychlostní zpětné vazby ve spojení s proporcionálními ventily či servoventily.
  • Elektrická a mechanická indikace koncových poloh.


Ke stažení

Hydraulický servoválec s elektrickou zpětnou… [3.18 MB]
