Úprava stlačeného vzduchu a plynů

Odváděče kondenzátu

Při zchlazení stlačeného vzduchu dojde ke kondenzaci vody v rozvodu, kterou je potřeba odvést ze systému pryč. Proto se používají odváděče kondenzátu, které tento kondenzát bezpečně odvedou. V závislosti na provedení dělíme odváděče na mechanické, časové a elektronické.

Odváděče jsou standardně navrženy na tlak 16 bar (vysokotlaké provedení do 50 bar) a průtok 1000 m3/min.

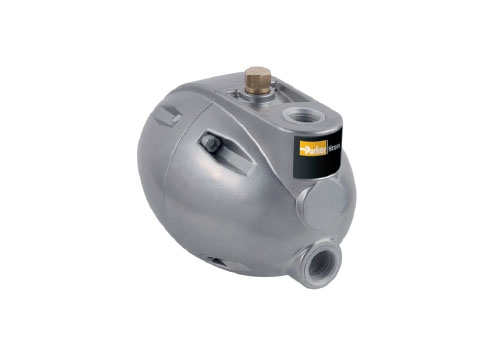

Mechanický HDF

  • Q = 90 ÷ 250 m3/min
  • p = 16 bar


Ke stažení

Mechanický HDF [1.77 MB]

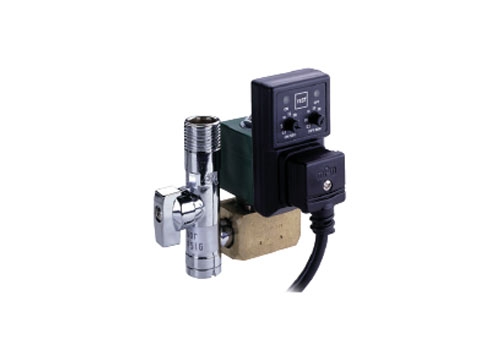

Časový CDV

  • Q = 150 m3/min
  • p = 16 (50) bar


Ke stažení

Časový CDV [1.77 MB]

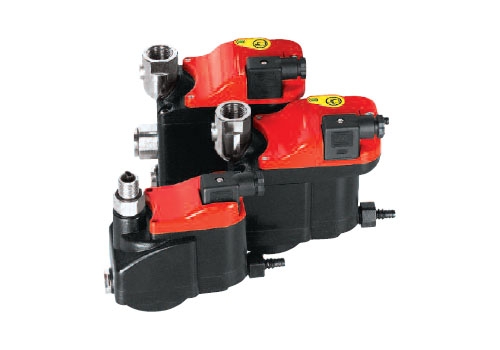

Elektronický HDE

  • Q = 4 ÷ 100 m3/min
  • p = 16 bar


Ke stažení

Elektronický HDE [1.77 MB]

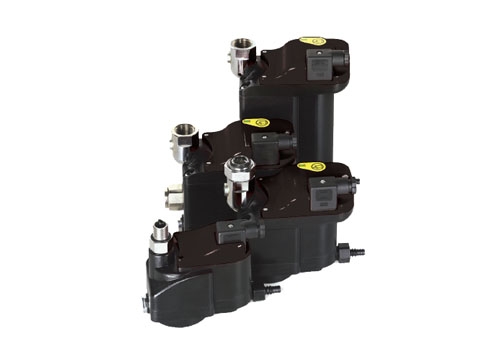

Elektronický DE

  • Q = 4 ÷ 1000 m3/min
  • p = 16 (50) bar


Ke stažení

Elektronický DE [1.04 MB]
