Těsnění

Těsnění Garlock

Hydraulická a pneumatická těsnění

  • Pístní a pístnicová teflonová těsnění KDS a SDS do průměru 1000mm

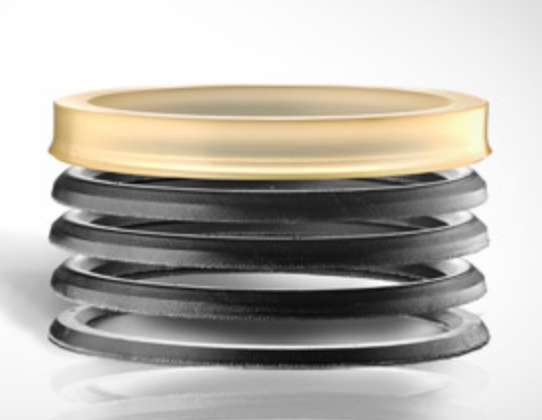

  • Skládané sady DRYLOCK vyráběné v rozměrové řadě od 100 do 1400mm a tlaku 600 barů
  • Vodící a stírací kroužky GARTHANE
  • Manžety GARTHANE U-SEAL pro statické a dynamické použití v rozměrech dle ISO 5597/1 a tlaku 600 barů
  • Rotační teflonové těsnění LS a DLS
  • O-kroužky.


Ke stažení

Hydraulická a pneumatická těsnění

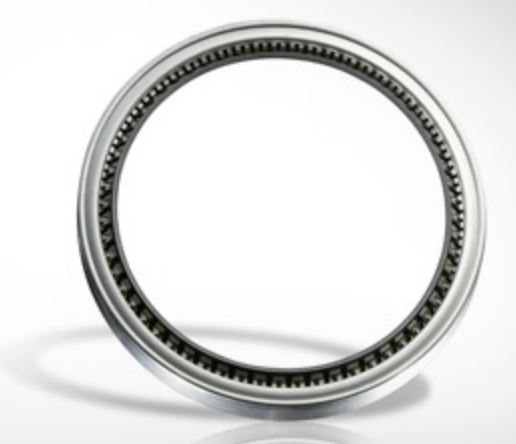

Rotační těsnění KLOZURE

Radiální těsnění s nerezovou speciální pružinou pro obvodové rychlosti do 15m/s a průměru 2400mm. Odolnost velkým radiálním výchylkám. Jde o alternativu pryžovým guferům s nerez pružinou, bez nebo s kovovým pouzdrem. Použití: těsnění oleje ložisek, převodovek v tepelně a mechanicky náročných provozech.



Ke stažení

Rotační těsnění KLOZURE

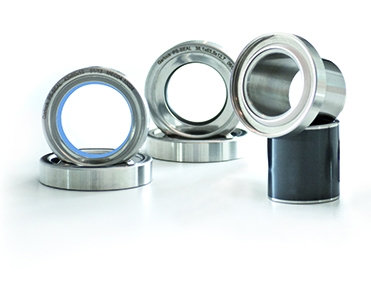

Rotační těsnění PS-SEAL

Radiální těsnění pro vysoké obvodové rychlosti do 45m/s a tlaky do 10 Bar. Ve speciálním provedení do 25Bar. Provedení: Pouzdro nerez, těsnící břity GYLON (modifikovaný Teflon). Použití: Chemikálie, abraziva, voda.



Ke stažení

Rotační těsnění PS-SEAL



Rotační těsnění PS-lip

Speciální vysokotlaké jednobřité těsnění do 25 barů a obvodové rychlosti 45 m/s z materiálu GYLON.


Ke stažení

Rotační těsnění PS-lip



Těsnící systémy PS-CARTRIDGE

Umožňuje kopírovat svojí konstrukcí jakýkoliv radiální pohyb hřídele.


Ke stažení

Těsnící systémy PS-CARTRIDGE

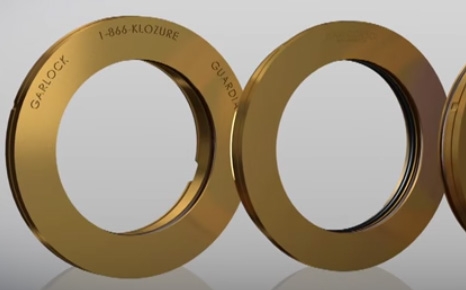

Těsnící systémy BEARING ISOLATORS

Plastové nebo bronzové labyrintové (beztlaké) těsnící systémy ISO GARD, Guardian, EnDuro, SGi pro rychlosti až do 61 m/s a průměru 152mm. Neodírají hřídele.



Ke stažení

Těsnící systémy BEARING ISOLATORS

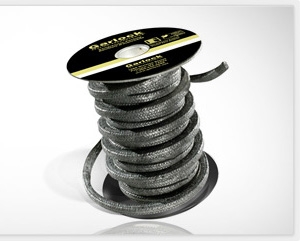

Ucpávkové šňůry pletené

  • Teflonové pro čerpadla – PACKMASTER 1, PACKMASTER 6 PTFE sycený grafitem, 51 Go PTFE sycený grafitem, 5889 – pro náročné chemické provozy, 5904 – s atestem FDA.
  • Teflonové pro kalová čerpadla a pevné částice – 5200 s aramidem, SYNTHEPACK 8921K s aramidem, SYNTHEPACK 8922 polymer s PTFE, 1925 a 1965 pro kalová čerpadla na abraziva bez použití aramidových výztužných vláken (neodírají hřídele).
  • Uhlíkové pro čerpadla a ventily – 98 u čerpadel vhodná pro vysokou rychlost, tlak a teplotu zároveň.
  • Grafitové pro čerpadla a ventily – 1300E univerzální bez výstuhy.
  • Grafitové pouze pro ventily s výztuhou pleteným drátkem na vysoké tlaky až do 310 Bar - 2091, 127AFP, 1303 DRY hlavně pro závěrné kroužky, 1303 FEP nejlepší materiál pro těsnění vřeten ventilů na tlaky a teploty zároveň.


Ke stažení

Ucpávkové šňůry pletené



Ucpávkový set pro ventily EVSP 9000

Pro utěsnění vřeten ventilů. Sada zkosených lisovaných grafitových kroužků o různé hustotě se závěrnými kroužky na koncích z pletené šňůry. Odolnost tlakům až 700 Bar. Nízké emise. Požární odolnost API 589. Opakovaně dotahovatelná (5x). Dodává se jako hotová sada.



Ke stažení

Ucpávkový set pro ventily EVSP 9000



Ucpávkový set pro ventily Quick set 9001

Výškově nižší verze sady EVSP s méně kroužky. Menší koef. tření. Nízké emise. Požární odolnost API 589. Opakovaně dotahovatelná (4x). Dodává se jako hotová sada.



Ke stažení

Ucpávkový set pro ventily Quick set 9001

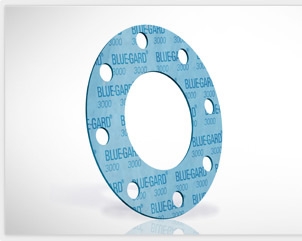

Bezasbestové ploché těsnění z vláknopryže

Desky nebo výseky, BLUE GARD, IFG5500, HTC9850, G9900TI pro trvalé teploty až 350 °C.



Ke stažení

Bezasbestové ploché těsnění z vláknopryže



Bezasbestová plošná těsnění THERMA-PUR 4122

Ze slídového materiálu s odolností do 1000 °C. Elastický. Provedení jako ploché těsnění, s vložkou z plechu, dále jako spirála nebo hřebínek.



Ke stažení

Bezasbestová plošná těsnění THERMA-PUR 4122

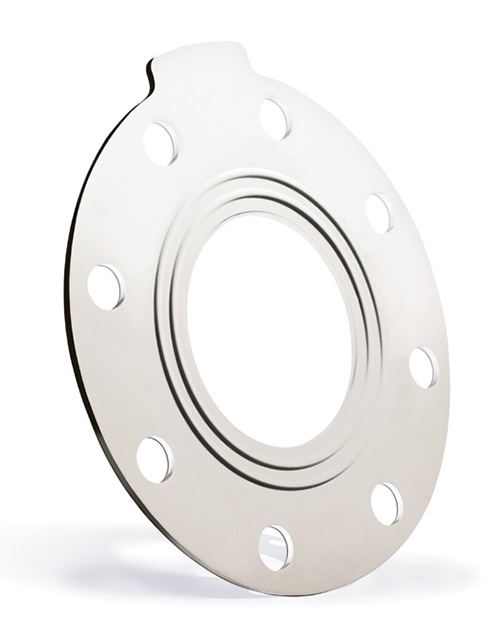

Bezasbestová plošná těsnění GYLON

Patentované provedení modifikovaného PTFE – pro silné chemikálie a potraviny až do 260 °C.



Ke stažení

Bezasbestová plošná těsnění GYLON



Bezasbestová plošná těsnění GRAPHONIC

Těsnění s nerezovým zvlněným jádrem a grafitovým opláštěním. Pro tepelně namáhané spoje.



Ke stažení

Bezasbestová plošná těsnění GRAPHONIC



Bezasbestová plošná těsnění FLEXSEAL

Spirálové těsnění v nominálních rozměrech do DN600 dle DIN 1514E2 a 24“ dle ASME/ANSI B 16.5 v materiálu nerez pro spirálu a vnitřní kroužek a uhlíková ocel pro vnější kroužek v provedení RWI. Plniva jsou grafit, PTFE, Mica. Pro vysoké tlaky 200 Bar.



Ke stažení

Bezasbestová plošná těsnění FLEXSEAL



Bezasbestová plošná těsnění GRAPH-LOCK

Grafitové těsnění s nerezovou vložkou do velikosti DN600 dle DIN EN 1514-1 a ASME/ANSI B 16.5



Ke stažení

Bezasbestová plošná těsnění GRAPH-LOCK



Bezasbestové ocelové obalované těsnění

Grafitové jádro je plně zapouzdřené v nerez oceli. Hladké nebo zvlněné. Extrémní podmínky tlaků, teplot a médií.



Ke stažení

Bezasbestové ocelové obalované těsnění



Bezasbestová plošná těsnění STRESS SAVER

Speciální PTFE elastomerové těsnění pro utěsnění plastových a skleněných přírub do velikosti DN300 a 150 °C, kde je podmínkou malý utahovací moment. Těsnící PTFE zvlněná plocha kombinovaná s vnější EPDM částí.



Ke stažení

Bezasbestová plošná těsnění STRESS SAVER

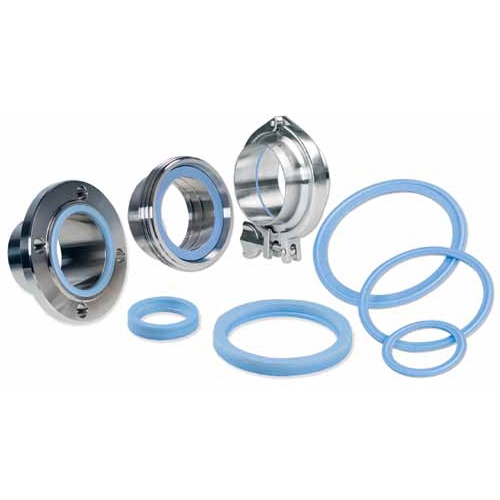

Plastové těsnění přírub GYLON BIO-LINE

Splňují nejnáročnější podmínky použití v potravinářském a farmaceutickém průmyslu pro utěsnění přírubových systémů do teplot -210+ 260C. Těsnění je vyráběno z materiálu GYLON a vykazuje nulovou extruzi nebo tok za studena, které zabraňují jakékoliv deformaci a následné netěsnosti. Toho je dosaženo mechanickým více směrným překládáním jednotlivých vrstev na sebe a následným tvářením v pecích za přesných podmínek. Typy uvedené dle různých tvarových norem potravinářství.


  • GYLON BIO - ASEPT do velikosti DN100 dle DIN11850 a DIN/ISO 1127
  • GYLON BIO – ECO do velikosti DN150 dle DIN11851 a SMS 1149
  • GYLON BIO – PRO do velikosti DN300 dle ISO2852, DIN32676, ISO 1127, SMS 3019 a ASME-BPE 2009


Ke stažení

Plastové těsnění přírub GYLON BIO-LINE

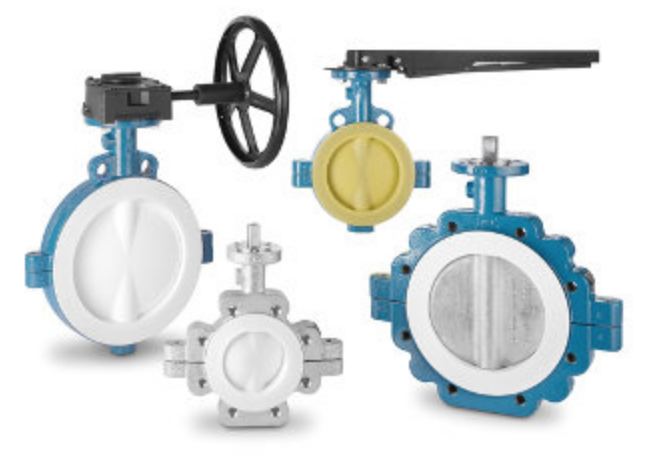

Motýlkové ventily GAR–SEAL

Jsou určeny především do provozů, kde lze předpokládat problém s korozí, abrazí a možným únikem toxických a chemických látek. Svojí konstrukcí spolehlivě regulují a utěsňují množství přepravované látky. Typickým použitím jsou chemické a petrochemické provozy, papírny, provozy chlóru, galvanizace a jiné. Jsou opatřeny vnitřní středovou klapkou a těsnící vložkou v materiálech PTFE, PVDF UHMWPE do teploty -40 + 200C. Ventily GAR-SEAL se vyrábějí v rozměrové řadě od 2“ do 24“ a tlaku 16 barů. Na přání zákazníka mohou být v provedení Ta-Luft (nízké emise).



Ke stažení

Motýlkové ventily GAR–SEAL
